無(wú)機(jī)玻化微珠保溫砂漿是以玻化微珠為輕骨料，公司特制的膠粉及輔料復(fù)合而成的單組分新型保溫材料，施工時(shí)在現(xiàn)場(chǎng)按比例加水?dāng)嚢杈鶆蚣纯墒褂谩Ｓ捎诓；⒅槭且环N無(wú)機(jī)玻璃質(zhì)礦物質(zhì)材料，經(jīng)過(guò)1200℃高溫膨脹形成，內(nèi)部多孔空腔，表面玻化封閉結(jié)構(gòu)的不規(guī)則球狀體顆粒，具有質(zhì)輕、絕熱、防火、耐高低溫、抗老化、吸水率小等優(yōu)異特性，是無(wú)毒、無(wú)味、閉孔、無(wú)機(jī)的天然綠色環(huán)保保溫材料，廣泛運(yùn)用于外墻內(nèi)、外保溫系統(tǒng)，尤其是在外墻內(nèi)保溫系統(tǒng)中優(yōu)于其它保溫材料。

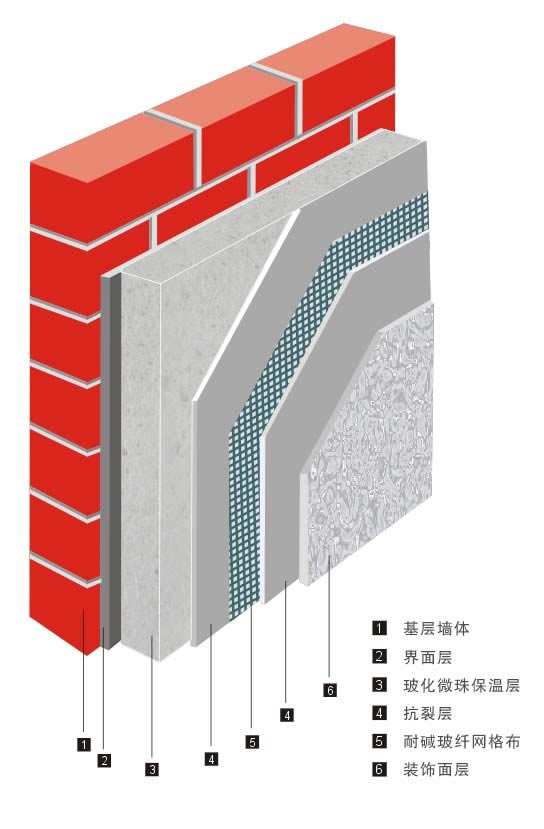

無(wú)機(jī)波化微珠施工方法
1、施工工具：強(qiáng)制攪拌機(jī)、手推車、抹灰桶、鋼抹刀、刮杠木抹子等用抹灰工具及經(jīng)緯儀、放線工具。
2、基面處理：施工前應(yīng)清除墻面浮塵、油污及混凝土脫模后的隔離劑，保溫施工基面應(yīng)干凈堅(jiān)實(shí)，如果墻面隔離劑不易清除，需用專用界面劑進(jìn)行基面處理，防止由于脫模光滑引起的粘結(jié)不牢固。
3、施工前需吊垂直，彈厚度控制線，找好厚度基準(zhǔn)點(diǎn)，貼餅、沖筋。
4、配料：1kg玻化微珠保溫砂漿加水量約為0.85-1kg，加入規(guī)定水量攪勻，最后加入玻化微珠保溫砂漿攪拌至均勻膏狀后，即可使用，保溫漿料必須即配即用。
5、刮抹玻化微珠保溫砂漿，根據(jù)施工厚度，分層操作，每次刮抹厚度小于等于2cm。用力要均勻，比抹水泥砂漿時(shí)用力要輕，漿料需均勻密實(shí)的覆蓋墻面，待第一次硬化后可進(jìn)行第二次抹漿，當(dāng)抹至規(guī)定厚度以后，用刮杠刮平整，再用木抹子搓抹一遍，使砂漿表面平整密實(shí)。
6、刮抹專用聚合物抹面抗裂砂漿罩面，在進(jìn)行此道工序時(shí)，必須等玻化微珠保溫砂漿完全固化后方可進(jìn)行。聚合物抹面抗裂砂漿是一種具有優(yōu)異的抗裂和一定柔性的專用抹面砂漿，是專為玻化微珠保溫砂漿設(shè)計(jì)的，有利于提高和全面保護(hù)玻化微珠保溫砂漿的綜合性能，是玻化微珠保溫砂漿必備的配套材料，在整個(gè)保溫系統(tǒng)中尤為重要，刮抹厚度以薄為宜，一般不超過(guò)2mm。
技術(shù)說(shuō)明：
1、玻化微珠保溫砂漿和聚合物抹面砂漿是一個(gè)完整的保溫系統(tǒng)，特別是聚合物抹面抗裂砂漿是不可用普通砂漿或加膠水的水泥砂漿代替進(jìn)行抹面。
2、需機(jī)械攪拌，保障施工安全，嚴(yán)格控制水灰比和抹灰時(shí)間。施工完畢的墻面應(yīng)避免硬器碰撞，保持室內(nèi)通風(fēng)干燥，冬季施工注意防凍。
